​云南聚丙烯纤维厂家介绍聚丙烯短纤维生产流程

聚丙烯纤维，中国称丙纶，以等规聚丙烯为原料纺丝制得的合成纤维,是化学纤维中轻的品种;强度为35 ~62cN/dtex;耐磨性仅次于聚酰胺纤维;耐腐蚀性良好，尤其是对无机酸、碱稳定性很好;不发霉,不腐烂,不怕虫蛀等。云南聚丙烯短纤维能很好地提高砂浆/混凝土的抗裂性、抗渗性、抗冲磨性、抗冻能力、抗爆能力及改善混凝土的和易性。数以千万计的纤维均匀分布在砂浆/混凝士中，起到很好的微配筋作用，这样很好地保持了结构的整体性，避免了结构受到冲击破坏时分散成许多碎片,防止了结构中钢筋的锈蚀,能大大延长工程的使用寿命，减少工程的维护成本。

一、聚丙烯短纤维特点

1、较高的强度和弹性模量，有利于混凝土的力学性能。

2、与水泥表面握裹力强，亲水性处理利于挂灰，提高强度。

3、分散性好，不抱团，有效保 证其防裂性能的发挥。

4、纤维化学性能稳定，耐酸碱性极强。

二、聚丙烯短纤维用途

用于抗裂腻子粉，保温砂浆，混凝土，建筑工程层面，墙体，地坪，水池，地下室，及通路桥梁工程中，具有抗裂抗渗，耐磨，提高韧性，提高冲击力，防爆,还具有耐扯离，提高新老界面结合力

三、主要功能

1、提高混凝土的耐火性能.

2、改善混凝土的耐久性，抗老化性性能

3、提高混凝土的抗冲击、抗折、抗疲劳、抗震

4、提高混凝土的抗冻融性能

5、提高混凝土的抗渗透性能

6、阻止混凝土裂缝产生

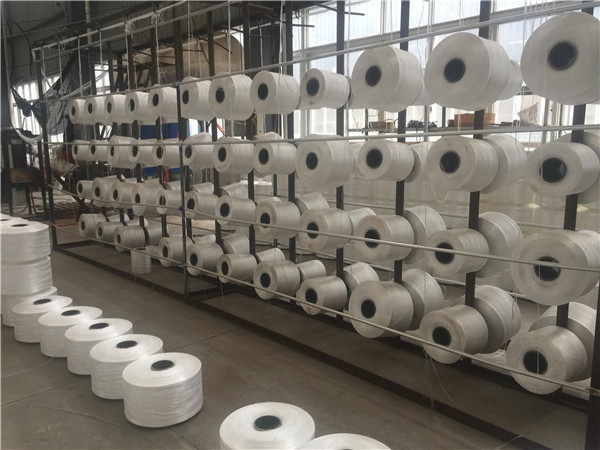

短纤维生产流程设计说明

一、初生纤维的制成

1、熔融

将母粒通过料斗加入螺杆挤出机中，通过螺杆的旋转作用，母粒将进入螺杆挤出机中。通过螺杆挤出机外壳的加热作用，母粒熔融。螺杆挤出机的进料段加热温度低，为220C，以防母粒融化不能进入下一阶段;压缩段温度为240°C，计量段温度为230°C。一般螺杆挤出机长径比为20:1，直径D=160mm;螺杆挤出机的转速通过控制压力来控制。影响产量的因素为螺杆直径与转速。由螺杆挤出机挤出的熔融体可能含有一定的杂质，可通过过滤除去。过滤网为不锈钢金属网，为400目筛子。在过滤网前后都装有压力表，当压力相差不大时，则应考虑更换过滤网。

2、熔体分配及计量

把从过滤器出来的熔体分为四个出口,通过齿轮计量泵计算流量和增压。一般装有四个计量泵。计量泵的规格有60ml/转和120ml/转，在本工艺中,采用120ml/转规格。

3、纺丝

熔体经预过滤及混合后进入纺丝箱体,箱体由蒸汽加热，可以使箱体内组件温度控制在士1°C以内。喷丝板内径为300nm,外径为400mm的圆盘，板孔呈放射状分布。由螺杆挤出机挤出的熔融体可能含有一定的杂质，可通过过滤除去。过滤网为不锈钢金属网，为400目筛子。在过滤网前后都装有压力表，当压力相差不大时，则应考虑更换过滤网。

4、骤冷

纺好的丝通过由里往外的内环吹风进行冷却形成纤维。

5、 上油

聚丙烯是一种强磨蚀行材料，易产生静电。丝束通过浸油槽，进行上油工序。.上油的目的主要是通过表面活性剂的加入防静电，改善手感，并增家抱合性。.上油方式主要分为接触式、 喷淋式、浸入式，在本工艺中，采用接触式浸油。在浸油过程中，要保证油面稳定。

二、初生纤维的后加工

1、牵伸及软化，从导丝滚形成粗细均一的纤维后，置于牵伸机上，增强其拉伸性能。接着通过蒸汽箱，温度为110-120C，使纤维软化。.

2、快牵伸纤维软化后，再次通过牵伸机，进行快牵伸。慢牵伸与快牵伸速度相差三倍，把纤维拉伸三倍，即牵伸比为3:1

3、纤维经过再次上油，保持其柔软度和含油量。之后通过张力架，保持丝束张力恒定。张力架一般有两个固定轮和一个可滑动轮构成，通过自动感应装置控制。

4、上油后丝束进入填塞箱式卷曲机，卷曲机上、下压辊通循环冷、热水。其由热水槽的热水循环系统供给。.上、 下压辊的间隙很小。卷曲后丝束经张力平衡后再进行第二道卷曲机，加强卷曲效果。

5、热定型

接着通过摆丝杆进热定型机进行热定型，其温度控制在120°C。在晾板.上对丝束晶型定型。丝 束速度- -般控制在60-80m/min。

6、

将丝束放入切断机,这种切断方式是采用由四周装有锋利切刀的“转盘”与自由旋转的“压轮”组成的压力切断机构，将待切纤维束经导向杆缠绕在“转盘”上，使纤维束压住刀口，随着“转盘”的不断转动，待切纤维束层数增加，厚度也随之增加，致使“转盘”上的刀与“压轮”间的压力不断增大，接触刀刃的纤维束被切断。通过调整“转盘”.上的刀片数和刀片间距来.控制纤维的切断长度。

7、打包

聚丙烯短纤维厂家利用双箱式打包机进行打包。一 箱进料预压，另一箱打包捆扎、出包。自动打包。包重按一定切断速度与总旦数折合时间来控制工艺计算。

工艺计算:

(1) 1500T/a 聚丙烯短纤维所需计量泵转速计算

1500X 1000000+ 0.91 +4 : 7000+ 60+ 120=8. 176 (转/分钟)

(2) 5000T/a 聚丙烯短纤维所需计量泵转速计算

5000X +0.91十4+ 7000+ 60+ 120=27. 25 (转/分钟)

故选取计:量泵转速范围9 ~27 (转/分钟)。

(3) 1500T/a 聚丙烯短纤维纺丝速度计算

54000孔板，0. 4mm，长径比4

54000XvX1.5 + 9000X0.85=9X0.91X 120

V=25.69 (米/分钟)

(4) 5000T/a 聚丙烯短纤维纺丝速度计算

27000孔板，孔径: 0. 6mm，长径比4

27000XvX15 : 9000X0.85=28X0. 91X 120

V=79.94 (米/分钟)

以上就是聚丙烯短纤维的生产流程，了解更多的聚丙烯纤维产品、报价、敬请关注我们，如果你有纤维的需求欢迎来电咨询。我们期待与您合作！
