聚丙烯纤维厂家告诉你聚丙烯纤维在混凝土中的作用

优质的纤维系由优质纤维级原生聚丙烯原料与专用助剂复合而成；而劣质纤维往往由粉料或再生料和普通纺织用助剂复合而成。四川聚丙烯纤维本身所具有的特点还是非常丰富的，聚丙烯纤维用于抗裂腻子粉，保温砂浆，混凝土，建筑工程层面，墙体，地坪，水池，地下室，及通路桥梁工程中，具有抗裂抗渗，耐磨，提高韧性，提高冲击力，防爆，还具有耐扯离，提高新老界面结合力。

聚丙烯纤维厂家的产品在混凝土中主要有两种用途：

1、提高硬化混凝土的耐火性能。在高温作用下，聚丙烯纤维会先软化和烧掉，在混凝土中形成许多孔道，混凝土中被高温汽化的水分就可以沿这些孔道排出，防止水分汽化形成内部高压而使混凝土爆裂，从而大幅度提高混凝土的耐火时间和耐火等级。

2、防止混凝土出现塑性收缩裂缝。混凝土在凝结硬化过程，表面失水会导致塑性收缩和裂缝，掺加聚丙烯纤维的混凝土，可以防止这种裂缝。由于聚丙烯纤维的弹性模量低于硬化混凝土，因此对硬化混凝土的抗裂性能（温度应力或机械荷载等作用产生裂缝）提高有限，对抗拉、抗弯强度提高也不大，对混凝土韧性有一定程度提高。

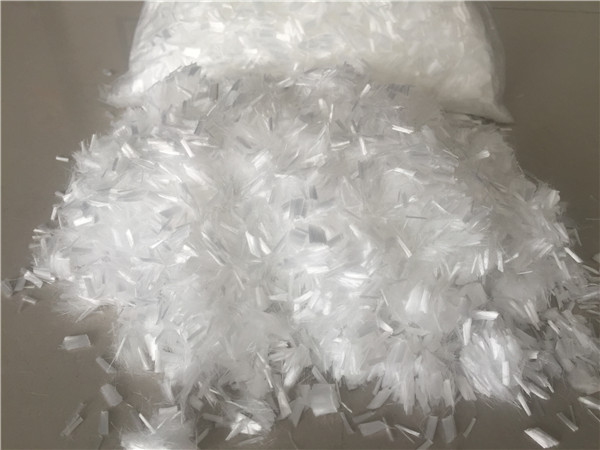

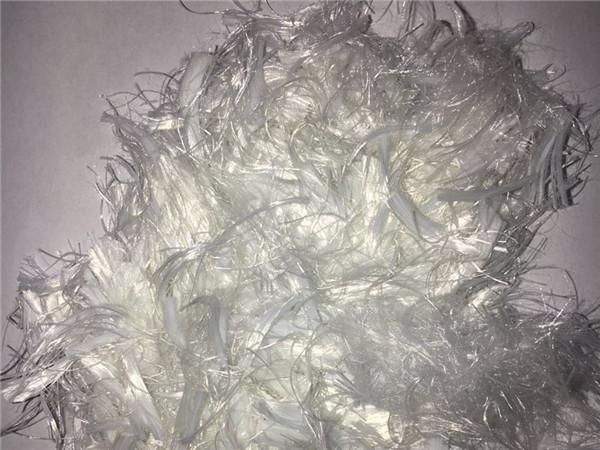

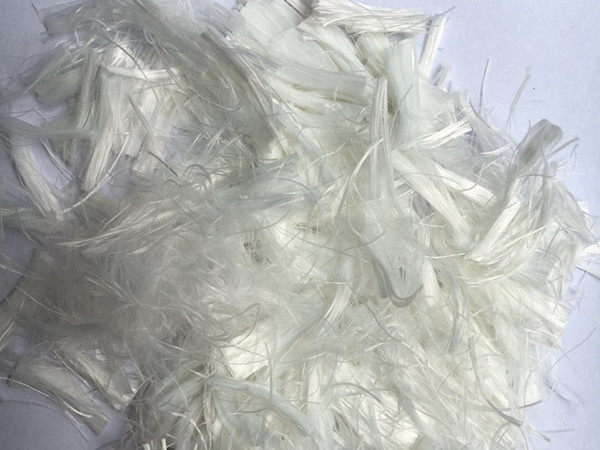

      聚丙烯(polypropylene)纤维，又被称为pp纤维，丙纶纤维。混凝土、砂浆专用聚丙烯纤维的物理性能如下：密度0.91g/cm3；抗拉强度276Mpa；弹性模量3793 Mpa；极限拉伸15%；耐酸碱性极高；熔点165℃；燃点593℃；导电、导热性极低；水中分散性好。工程上又被称为混凝土及砂浆抗裂合成纤维(微纤维)。搅拌过程中微纤维能均匀地扩散到砂浆中，每立方米砂浆中含有数千万条的高抗拉强度的微纤维，由于微纤维与砂浆有极强的结合力和抗拉强度，从而产生了全方位的增强效果，消弱了砂浆的收缩应力，减少了砂浆的收缩裂缝。工程用纤维还要求具有断裂强度高、伸长率小的特点，为了保证纤维在水泥基材接触，一般赋予纤维特殊的截面形状，使它具有更大的比表面积。

    聚丙烯纤维生产厂家在刚开始生产的时候，主要利用的就是熔融的方法。通过这种方法能够让母料加入到挤出机当中，并且经过了旋转的作用之后让母粒进入到技术及里面。在经过了一定的加热温度之后能够让母粒状态熔融起来，而且挤出机在进料段的过程中其加热的温度为二百二十摄氏度，会有所降低。而这也是因为为了防止母粒进一步的融化所不能够进入下一个加工阶段。在压缩段方面的温度为二百四十摄氏度，而计量段为二百三十摄氏度。一般情况下螺杆的长径比例为20比1.它的转速是通过压力的控制来实现的。而影响产品生产产量的价格因素为转速以及直径情况。
